Roboterkompaktsysteme
Unsere Roboterkompaktsysteme fertig installiert. Für persönliche Beratungen stehen wir Ihnen jederzeit zur Verfügung.
Auszug aus der Baureihe CS
| Kategorie | Typ | |||
|---|---|---|---|---|
| Kompaktsystem CS-10 | QR-CS-10-10kN | |||
| QR-CS-10-2,5kN | ||||
| QR-CS-10-7,5kN | ||||
| Kompaktsystem CS-20 | QR-CS-20-2,5kN | |||
| QR-CS-20-5kN | ||||
| Kompaktsystem CS-30 | QR-CS-30-5kN | |||
| QR-CS-30-7,5kN | ||||
| Kompaktsystem CS-40 | QR-CS-40-2,5kN | |||
| QR-CS-40-5kN | ||||
| Kompaktsystem CS-50 | QR-CS-50-2,5kN | |||
| QR-CS-50-5kN | ||||
| Kompaktsystem CS-60 | QR-CS-60-2,5kN | |||
| QR-CS-60-5kN |

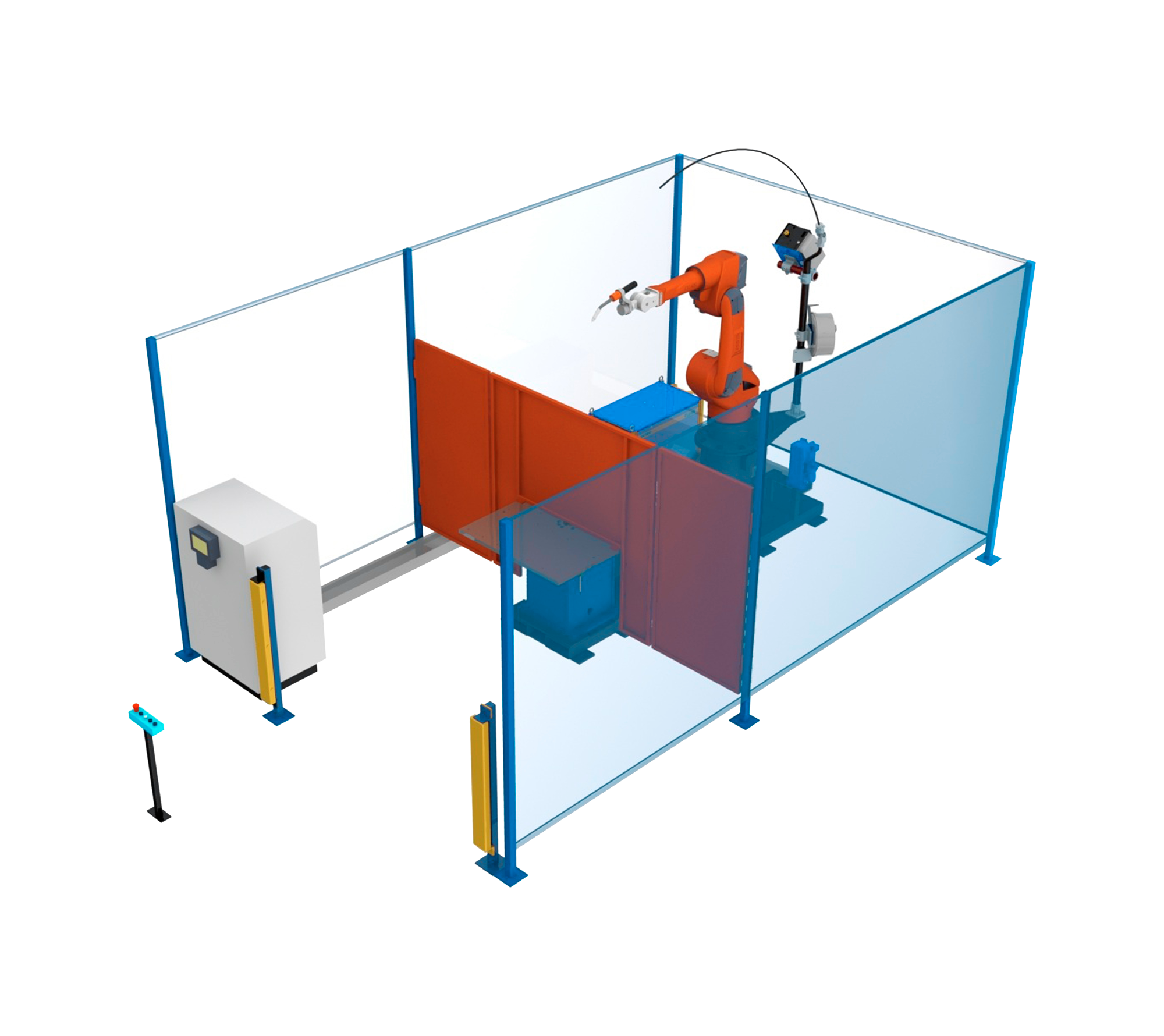

QR-CS-10-10kN
"Ready to weld-"System mit automatischem Rundschalttisch QR-WP-TH. Die Belastung je Station kann zwischen 250kg - 1000kg gewählt werden. Die horizontale Aufspannfläche variiert je nach Belastung zwischen 1000 x 500mm - 2000 x 800mm.
Durch eine motorische Rundschaltachse wird der Positionierer und somit das zu schweißende Bauteil wiederholgenau positioniert. Die Taktzeit beträgt je nach Anlagentyp zwischen 2-6 sec. Eine Einlegehöhe von ca. 750mm sowie der Blendschutz zwischen den Stationen sorgen für einen ergonomischen Arbeitsplatz für Ihre Mitarbeiter. Durch Pendeltüren, Lichtschranken sowie Startvorwahlpult mit NOT-AUS-Schalter wird das komplette Sicherheitssystem mitgeliefert. Optional liefern wir auch die Schutzumhausung, angepasst an Ihre Gegebenheiten vor Ort.

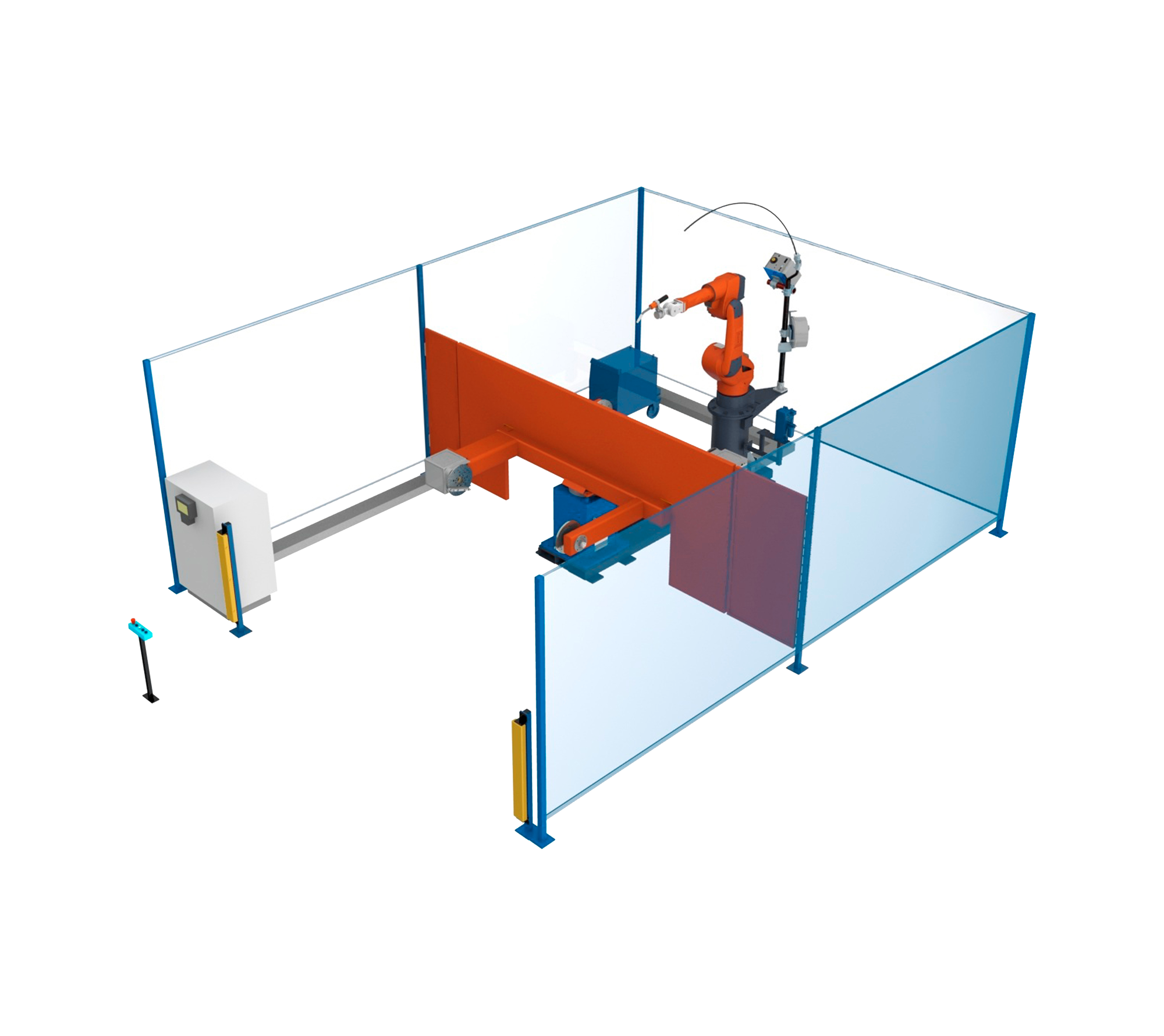

QR-CS-20-2,5kN
"Ready to weld-"System mit Zwei-Stationen-Rundschalttisch inkl. Drehachse und Gegenlager je Station. Der Roboter ist stehend angeordnet. Die Wendeachse führt den Stationswechsel horizontal aus. Je nach Anlagentyp kann jede Station zwischen 250kg - 1000kg belastet werden. Einspannlängen von 1250mm - 2500mm sind bei dieser Anlage realisierbar.
Durch das Zwei-Stationen-Prinzip ist ein Einlegen der Bauteile, während der Roboter in der anderen Station schweißt, problemlos möglich. Dies verringert die Nebenzeiten und sorgt für eine hohe Verfügbarkeit der Anlage. Durch Pendeltüren, Lichtschranken sowie Startvorwahlpult mit NOT-AUS-Schalter wird das komplette Sicherheitssystem mitgeliefert. Optional liefern wir auch die Schutzumhausung angepasst an Ihre Gegebenheiten vor Ort.

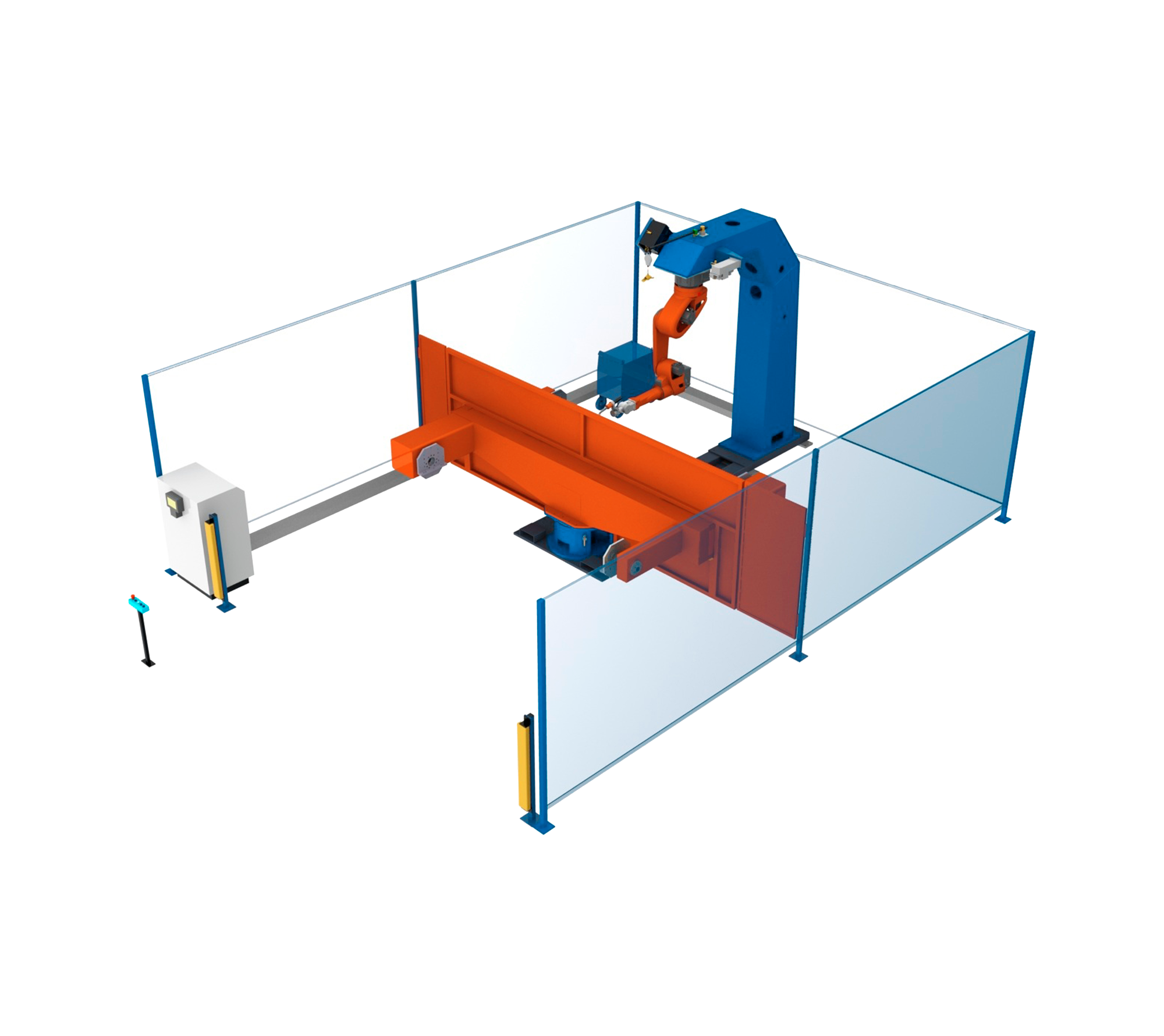

QR-CS-30-5kN
"Ready to weld-"System mit Zwei-Stationen-Rundschalttisch inkl. Drehachse und Gegenlager je Station. Der Roboter ist überkopf an einem C-Ständer angeordnet. Die Wendeachse führt den Stationswechsel horizontal aus. Je nach Anlagentyp kann jede Station zwischen 500kg - 1000kg belastet werden. Einspannlängen von 2000mm - 3500mm sind bei dieser Anlage realisierbar.
Durch das Zwei-Stationen-Prinzip ist ein Einlegen der Bauteile, während der Roboter in der anderen Station schweißt, problemlos möglich. Dies verringert die Nebenzeiten und sorgt für eine hohe Verfügbarkeit der Anlage. Durch Pendeltüren, Lichtschranken sowie Startvorwahlpult mit NOT-AUS-Schalter wird das komplette Sicherheitssystem mitgeliefert. Optional liefern wir auch die Schutzumhausung angepasst an Ihre Gegebenheiten vor Ort.

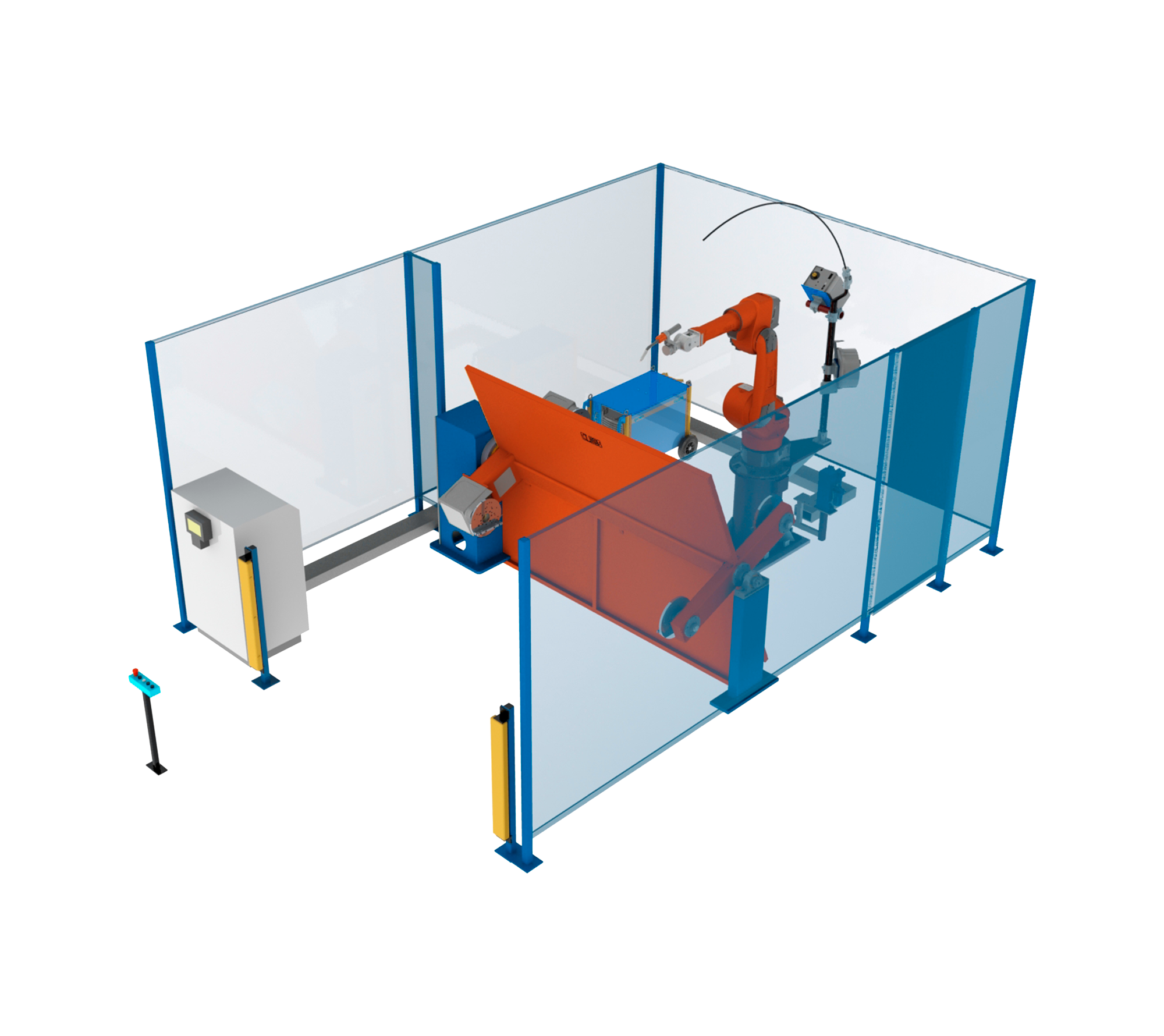

QR-CS-40-2,5kN
"Ready to weld-"System mit Zwei-Stationen-Rundschalttisch inkl. Drehachse und Gegenlager je Station. Der Roboter ist stehend angeordnet. Die Wendeachse führt den Stationswechsel vertikal aus. Je nach Anlagentyp kann jede Station zwischen 250kg - 500kg belastet werden. Einspannlängen von 1250mm - 3000mm sind bei dieser Anlage realisierbar.
Durch das Zwei-Stationen-Prinzip ist ein Einlegen der Bauteile, während der Roboter in der anderen Station schweißt, problemlos möglich. Dies verringert die Nebenzeiten und sorgt für eine hohe Verfügbarkeit der Anlage. Durch Pendeltüren, Lichtschranken sowie Startvorwahlpult mit NOT-AUS-Schalter wird das komplette Sicherheitssystem mitgeliefert. Optional liefern wir auch die Schutzumhausung angepasst an Ihre Gegebenheiten vor Ort.

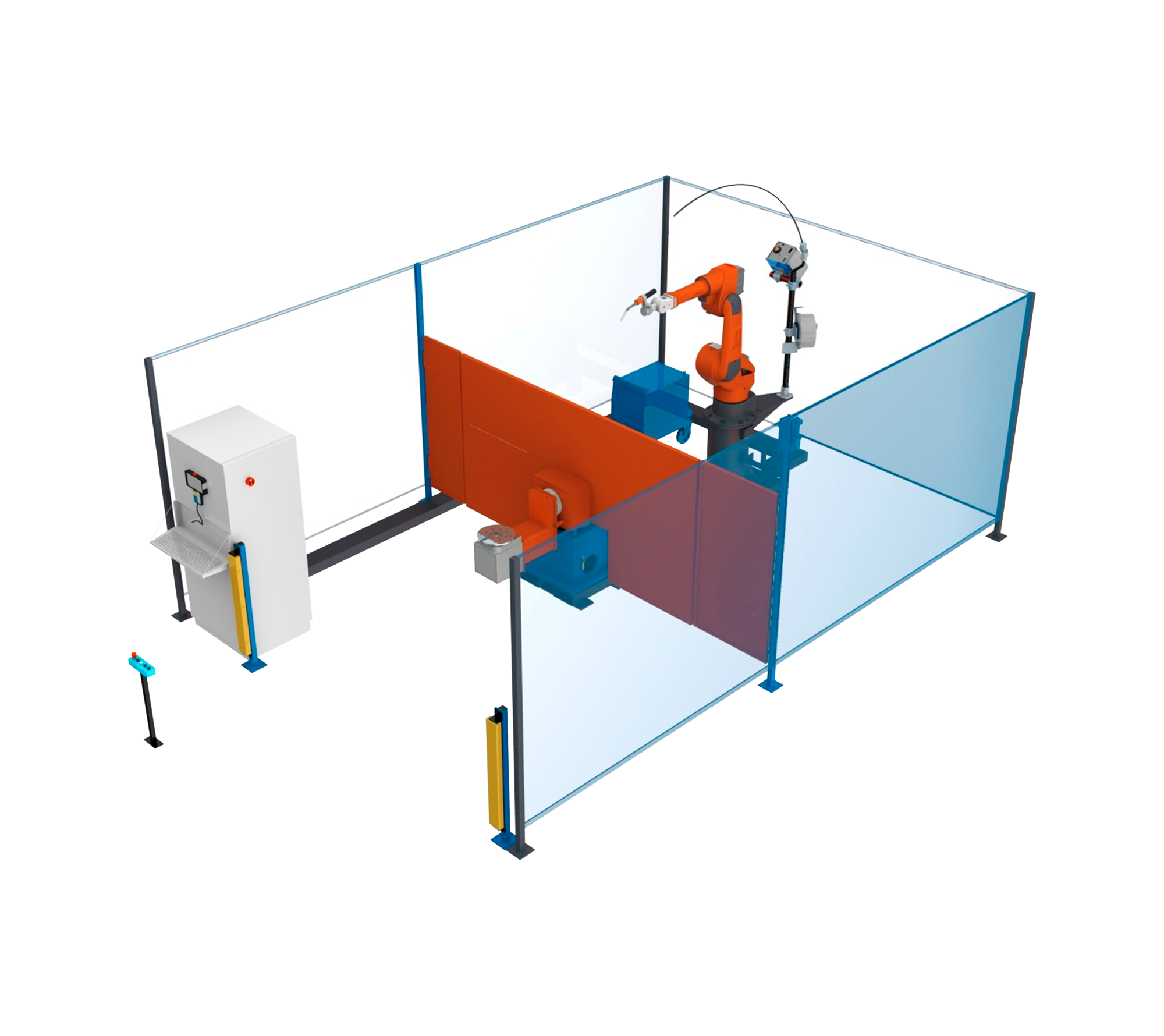

QR-CS-50-2,5kN
"Ready to weld-"System mit Zwei-Stationen-Rundschalttisch inkl. Dreh-/Kippachse je Station. Der Roboter ist stehend angeordnet. Je nach Anlagentyp kann jede Station zwischen 250kg - 1000kg belastet werden. Ein freier Durchdrehdurchmesser von 1000mm und Planscheibe 330mm (250kg Variante) bzw. 1400-1600mm mit einer Planscheibe 600mm (500/1000kg-Variante) bieten optimale Bearbeitungsverhältnisse für Ihre Bauteile.
Durch das Zwei-Stationen-Prinzip ist ein Einlegen der Bauteile, während der Roboter in der anderen Station schweißt, problemlos möglich. Dies verringert die Nebenzeiten und sorgt für eine hohe Verfügbarkeit der Anlage. Durch Pendeltüren, Lichtschranken sowie Startvorwahlpult mit NOT-AUS-Schalter wird das komplette Sicherheitssystem mitgeliefert. Optional liefern wir auch die Schutzumhausung angepasst an Ihre Gegebenheiten vor Ort.

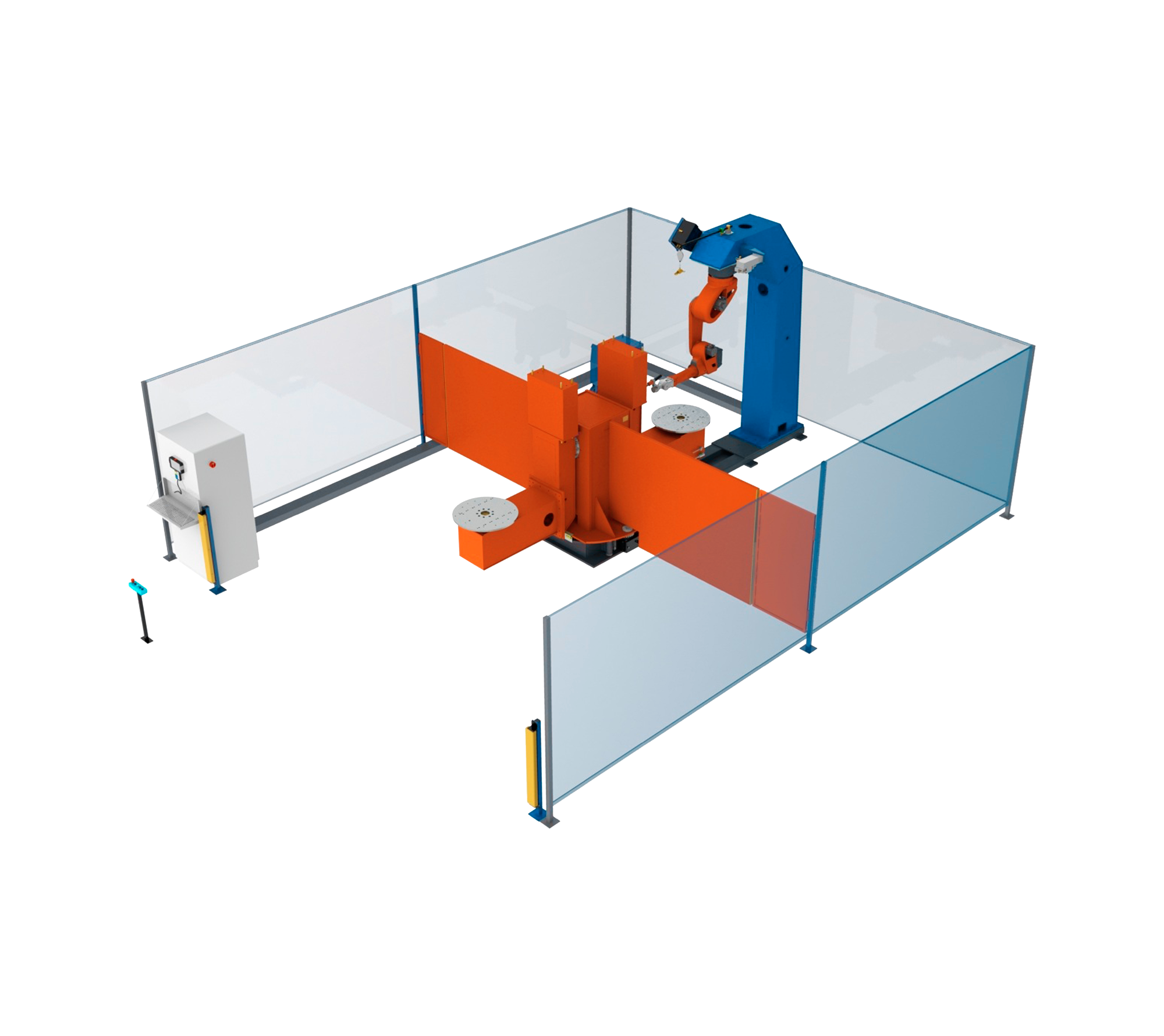

QR-CS-60-2,5kN
"Ready to weld-"System mit Zwei-Stationen-Rundschalttisch inkl. Dreh-/Kippachse je Station. Der Roboter ist überkopf an einem C-Ständer angeordnet. Je nach Anlagentyp kann jede Station zwischen 500kg - 1000kg belastet werden. Ein freier Durchdrehdurchmesser von 1400-1600mm mit einer Planscheibe 600mm bieten optimale Bearbeitungsverhältnisse für Ihre Bauteile.
Durch das Zwei-Stationen-Prinzip ist ein Einlegen der Bauteile, während der Roboter in der anderen Station schweißt, problemlos möglich. Dies verringert die Nebenzeiten und sorgt für eine hohe Verfügbarkeit der Anlage. Durch Pendeltüren, Lichtschranken sowie Startvorwahlpult mit NOT-AUS-Schalter wird das komplette Sicherheitssystem mitgeliefert. Optional liefern wir auch die Schutzumhausung angepasst an Ihre Gegebenheiten vor Ort.
