Roboterkompaktzellen

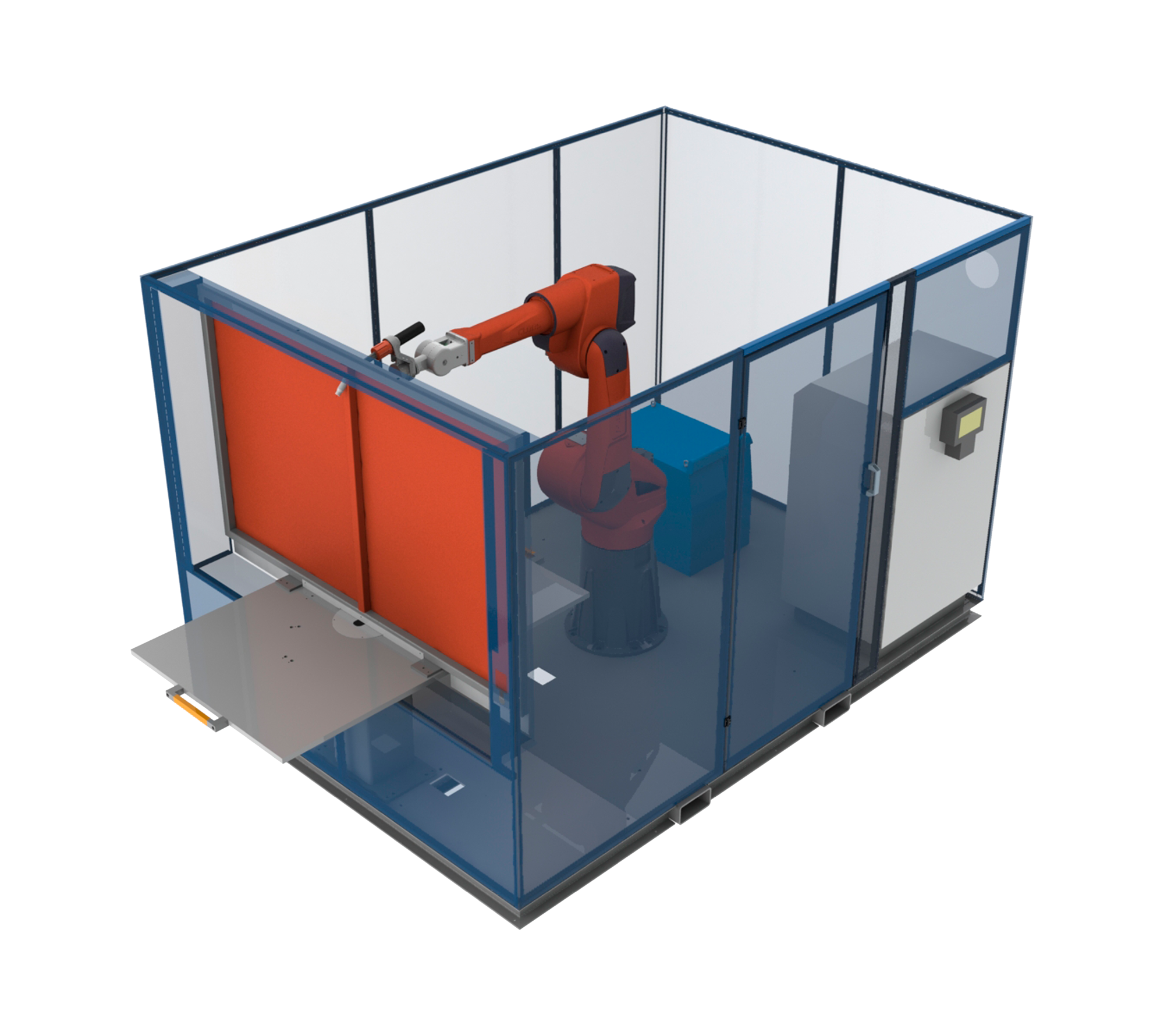

Kompaktzelle Z1 Qirox o. Schweißtechnik

"Ready to weld"-System mit manuellem Rundschalttisch QR-WP-DH. Die max. Belastung je Station beträgt 100kg, die horizontale Aufspannfläche 1000 x 700mm.

Durch eine pneumatische Absteckung wird der Positionierer und somit das zu schweißende Bauteil wiederholgenau positioniert. Eine Einlegehöhe von ca. 900mm sowie die Unterstützung durch eine Endlagendämpfung ermöglicht einen schonenden Betrieb des Positionierers und einen ergonomischen Arbeitsplatz für Ihre Mitarbeiter.

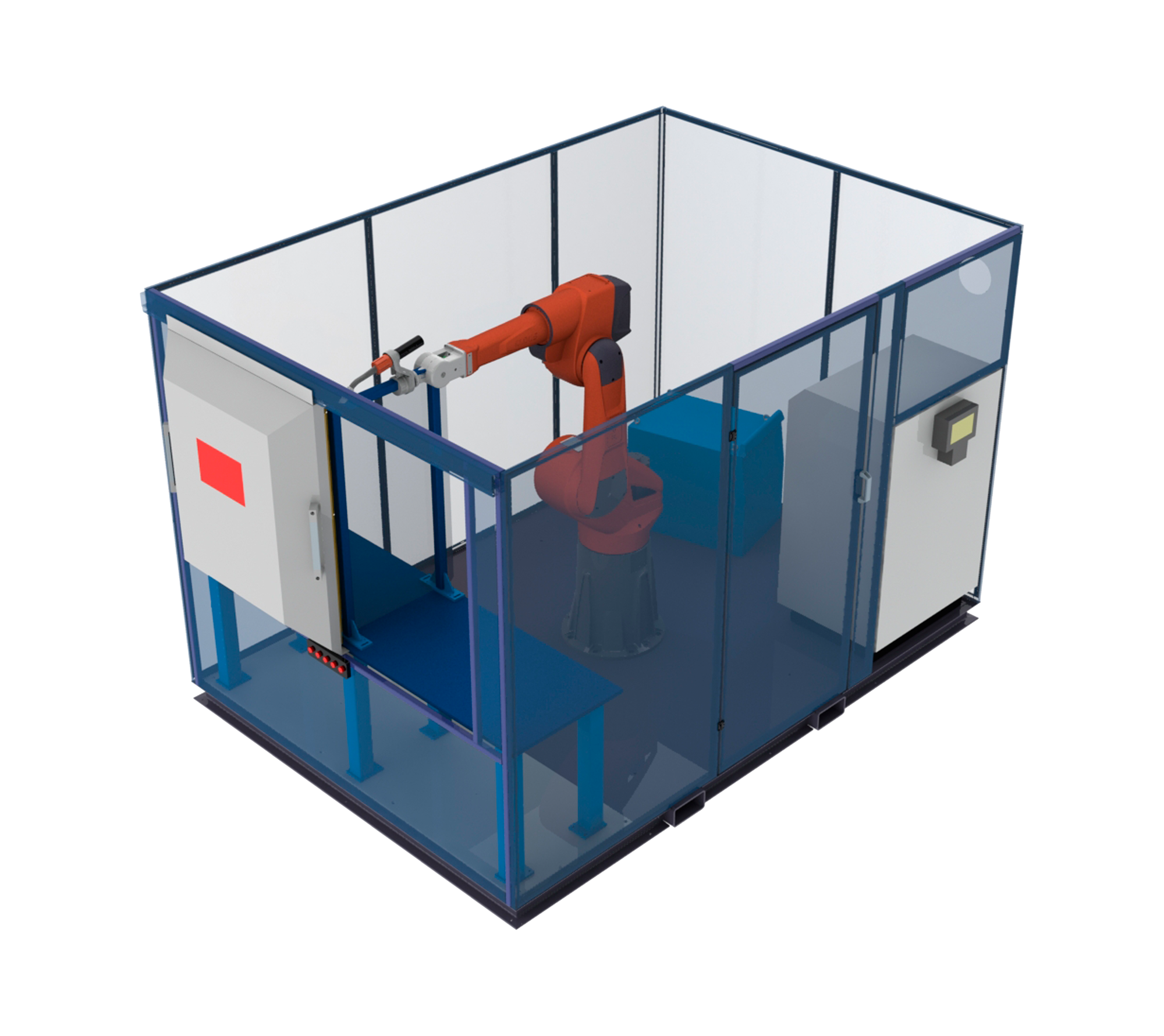

Kompaktzelle Z2 Qirox o. Schweißtechnik

"Ready to weld-"System mit manuellem Wechseltisch. Zwei feste Aufspanntische, je 1000 x 670mm, belastbar bis 150kg, sind vor dem Roboter platziert. Im vorderen Einlegebereich wird durch Betätigen einer manuellen Schiebetür automatisch die Startvorwahl betätigt. Somit ist ein wechselseitiges Schweißen bei gleichzeitigem Bestücken des anderen Arbeitsplatzes problemlos möglich. Die Anlage besticht durch sehr kurze Wege und damit eine sehr hohe Verfügbarkeit.

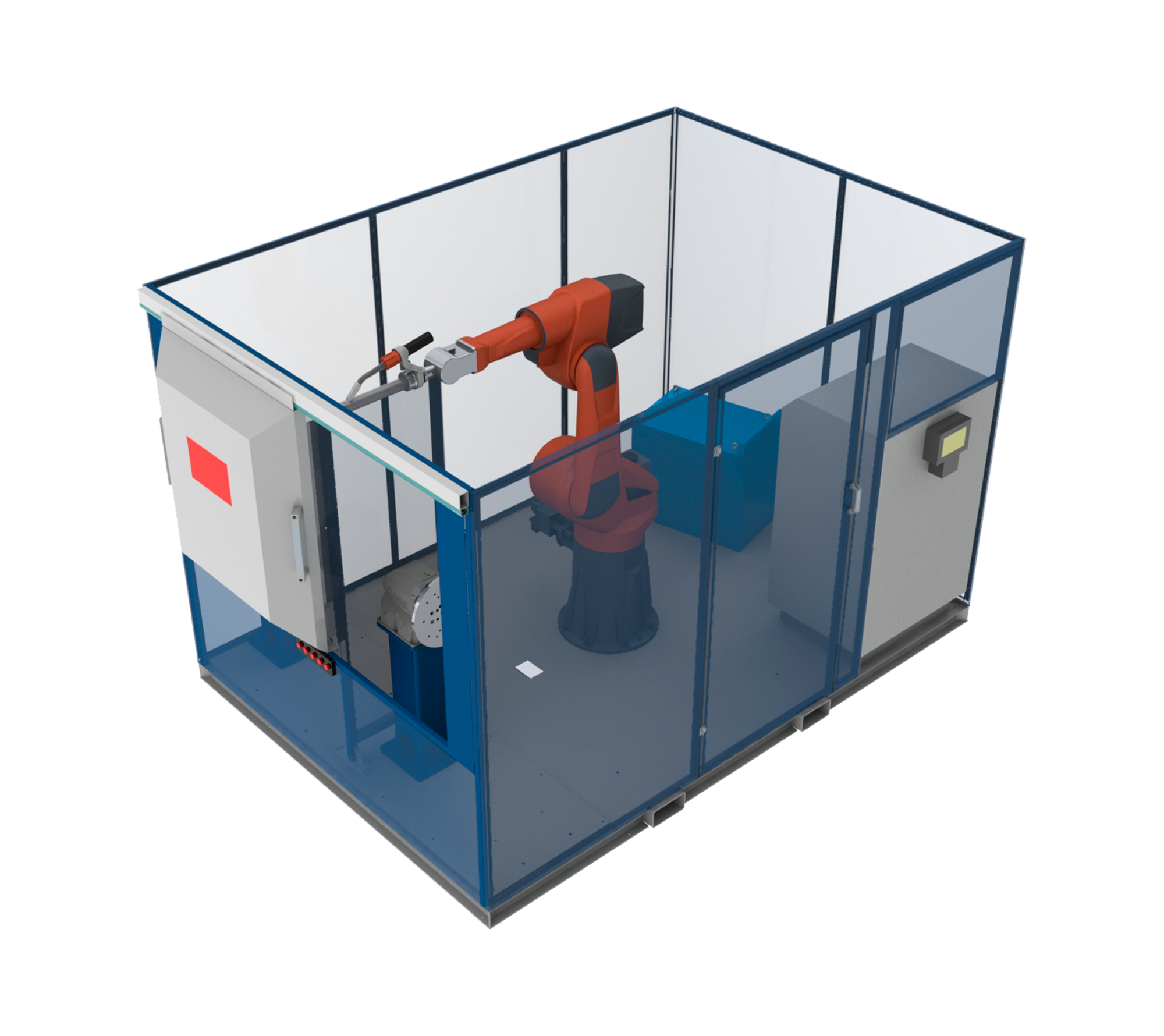

Kompaktzelle Z3 Qirox o. Schweißtechnik

"Ready to weld"-System mit zwei Drehpositionierern QR-WP-TV 2,5KN. Je Station lassen sich Bauteile bis Ø 700mm, einer Länge von 650mm und einem Gewicht von 250kg aufspannen. Durch eine manuelle Schiebetür wird der Schweißbereich verschlossen und automatisch das Startvorwahlsignal ausgelöst. Somit ist ein wechselseitiges Schweißen bei gleichzeitigem Bestücken des anderen Arbeitsplatzes problemlos möglich. Die Anlage besticht durch sehr kurze Wege und damit eine sehr hohe Verfügbarkeit. Alle Roboter- sowie Positionierachsen arbeiten vollsynchron zusammen. Dies ermöglicht optimale Schweißergebnisse.

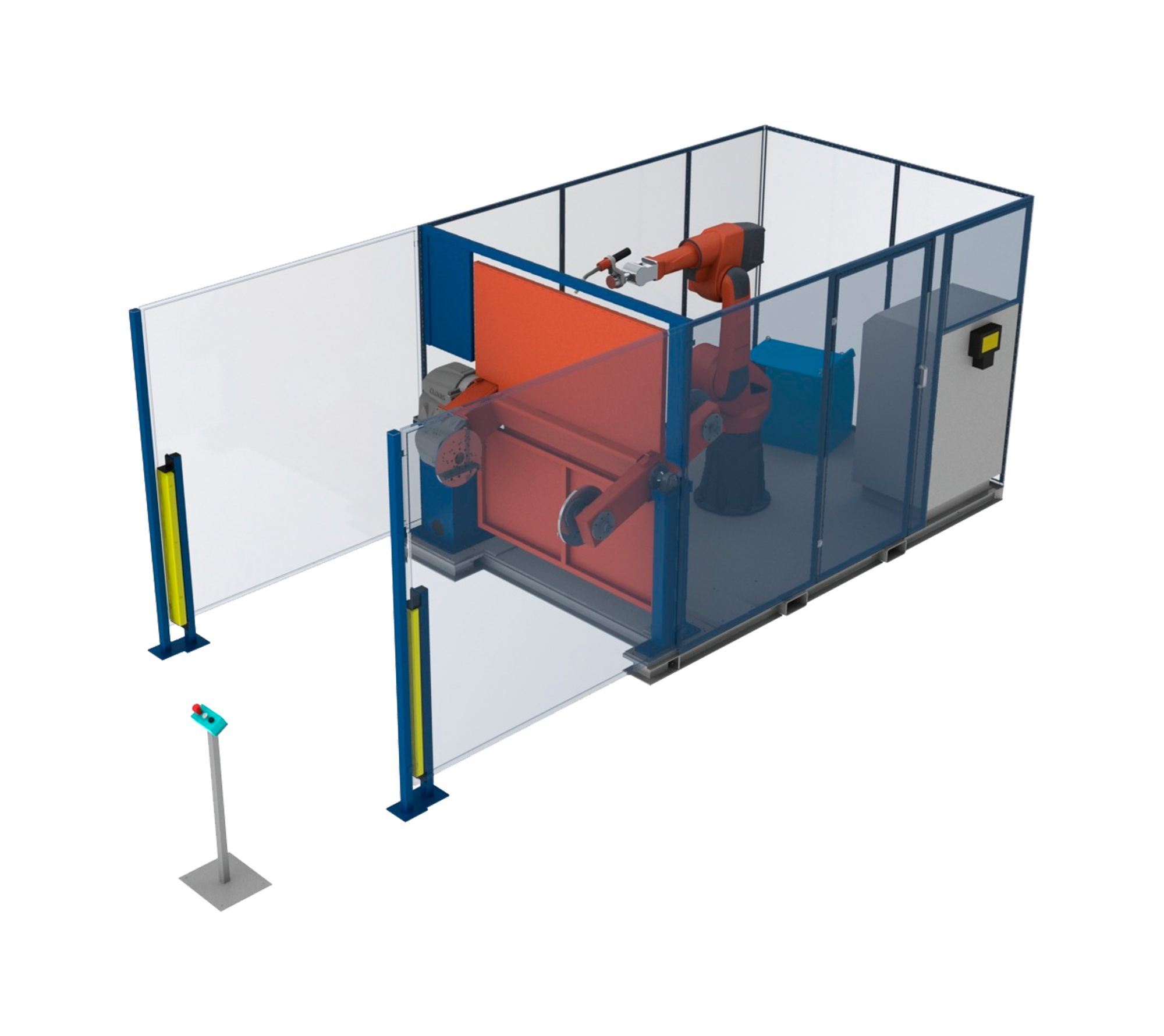

Kompaktzelle Z4 Qirox o. Schweißtechnik

"Ready to weld"-System mit Zwei-Stationen Rundschalttisch in H-Form. Diese Anlage ist gekennzeichnet durch einen Drehantrieb QR-WP-TC 2,5KN für Bauteile bis Ø 800mm, Länge 1000mm und einem Gewicht von 250kg. Über die Rundschaltachse wird die Station innerhalb von ca. 3 sec aus dem Einlegebereich vor den Roboter rotiert. Der Einlegebereich ist in dieser Zeit über eine Lichtschranke sowie einen zusätzlichen, seitlich angebrachten Schutzzaun abgesichert. Zwischen den beiden Stationen befindet sich ein Blendschutz. Somit ist der Anlagenbediener optimal geschützt. Durch die Drehantriebe kann Ihr Bauteil in die zum Schweißen optimale Position gebracht werden. Alle Roboter- sowie Positionierachsen arbeiten vollsynchron zusammen. Dies ermöglicht optimale Schweißergebnisse.

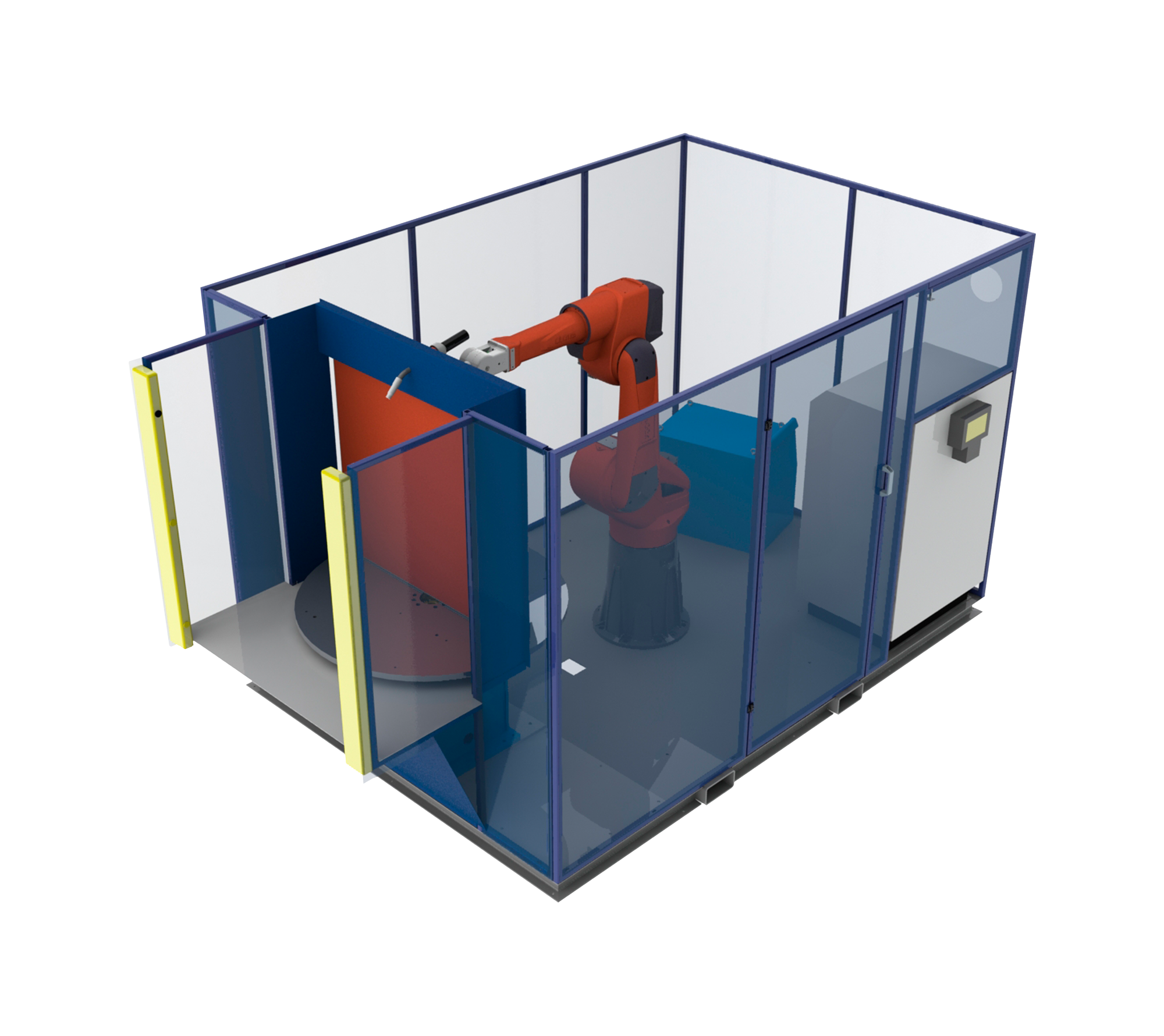

Kompaktzelle Z5 Qirox o. Schweißtechnik

"Ready to weld"-System mit automatischem Rundschalttisch QR-WP-TH. Die max. Belastung je Station beträgt 250kg, die horizontale Aufspannfläche der gesamten Aufspannplatte Ø 1200. Die Taktzeit für die Rundschaltachse beträgt nur ca. 2-3 sec. Der Einlegebereich ist durch einen Lichtvorhang mit einem kurzen Abstand von ca. 300mm zur Aufspannplatte abgesichert. Dies ermöglicht sehr kurze Wege für den Bediener bei Ein-und Auslegen der Bauteile. Eine Einlegehöhe von ca. 900mm sowie ein Blendschutz zwischen den Stationen sorgen für einen ergonomischen Arbeitsplatz für Ihre Mitarbeiter.

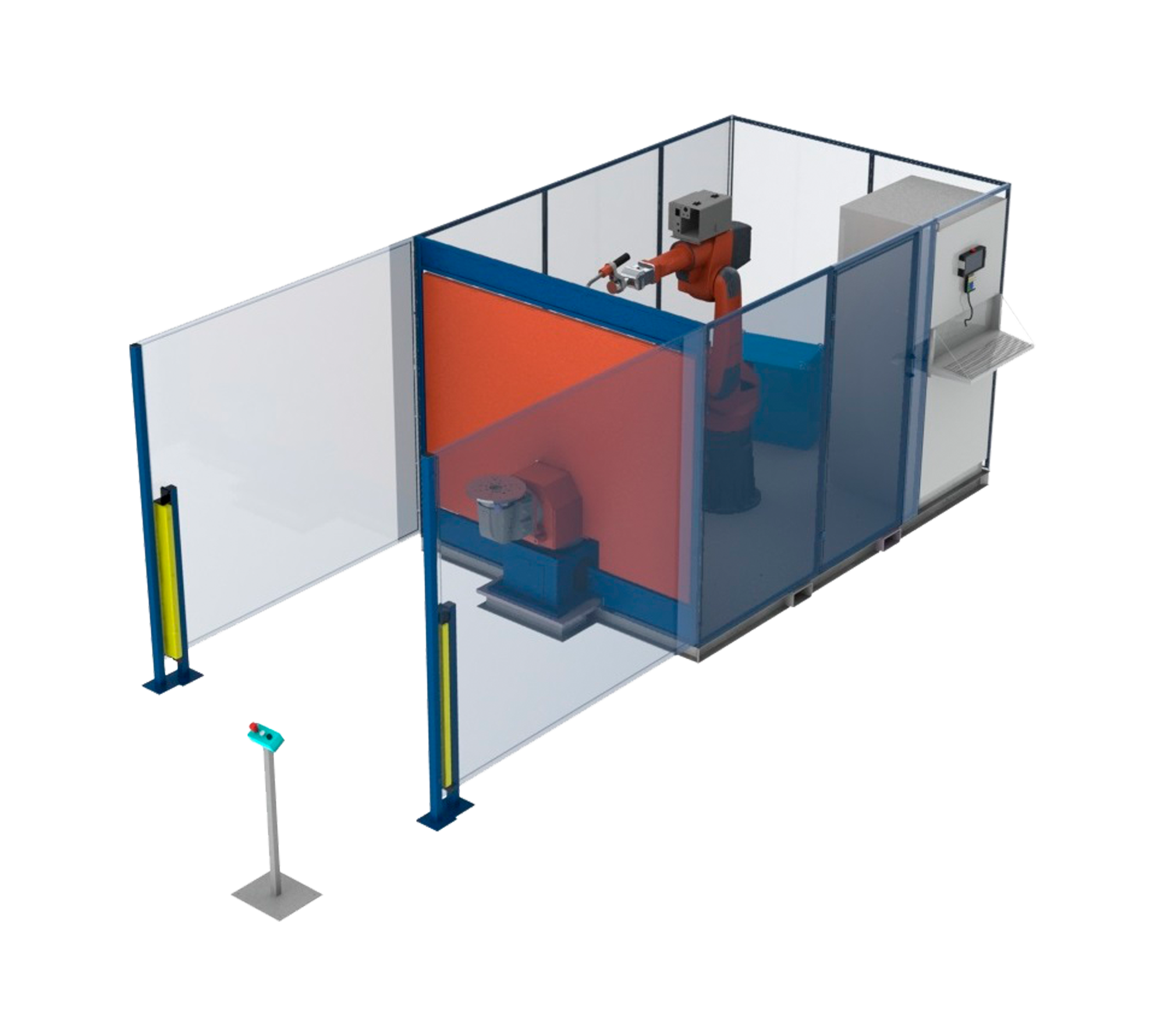

Kompaktzelle Z6 Qirox o. Schweißtechnik

"Ready to weld"-System mit Zwei-Stationen Positionierer QR-WP-DH-TS-2,5KN. Je Station können Bauteile bis 250kg und einem Durchmesser von bis zu 900mm aufgespannt werden. Der Positionierer verfügt je Station über eine vollsynchrone Dreh-/Kippachse zur optimalen Bauteilpositionierung. Dies ermöglicht optimale Schweißergebnisse. Der Einlegebereich wird durch seitlichen Schutzzaun sowie eine Lichtschranke während des Taktzyklus' abgesichert. Eine Einlegehöhe von ca. 900mm sowie ein Blendschutz zwischen den Stationen sorgen für einen ergonomischen Arbeitsplatz für Ihre Mitarbeiter.
